PQ 磁芯由铁氧体、硅钢片、软磁粉末合金或纳米晶带材等磁性材料制成，具有 “平底方型底座 + 中心柱 + 外围磁轭” 的典型结构，整体呈对称的封闭形态，常通过配对组装形成完整闭合磁路，适配需要高磁集成度与紧凑布局的电源或电感设计。制作过程中，依据材料特性采用差异化工艺：铁氧体 PQ 磁芯经配料混合、模具成型后高温烧结；硅钢片 PQ 磁芯通过精密冲压成对应形状再叠合紧固；软磁粉末合金 PQ 磁芯则由磁粉压制后经低温热处理固化，部分产品会在中心柱或磁轭处设置均匀气隙，以优化电感稳定性与直流偏置能力。

PQ 结构的设计使其兼具磁路短、漏磁小的特点，能显著提升能量转换效率；封闭磁轭可有效屏蔽电磁干扰，适配高频开关电源等对电磁兼容性要求高的场景；平底结构便于安装固定，且中心柱与外围磁轭的比例设计可灵活调整绕线空间与磁性能，满足不同功率等级的应用需求。

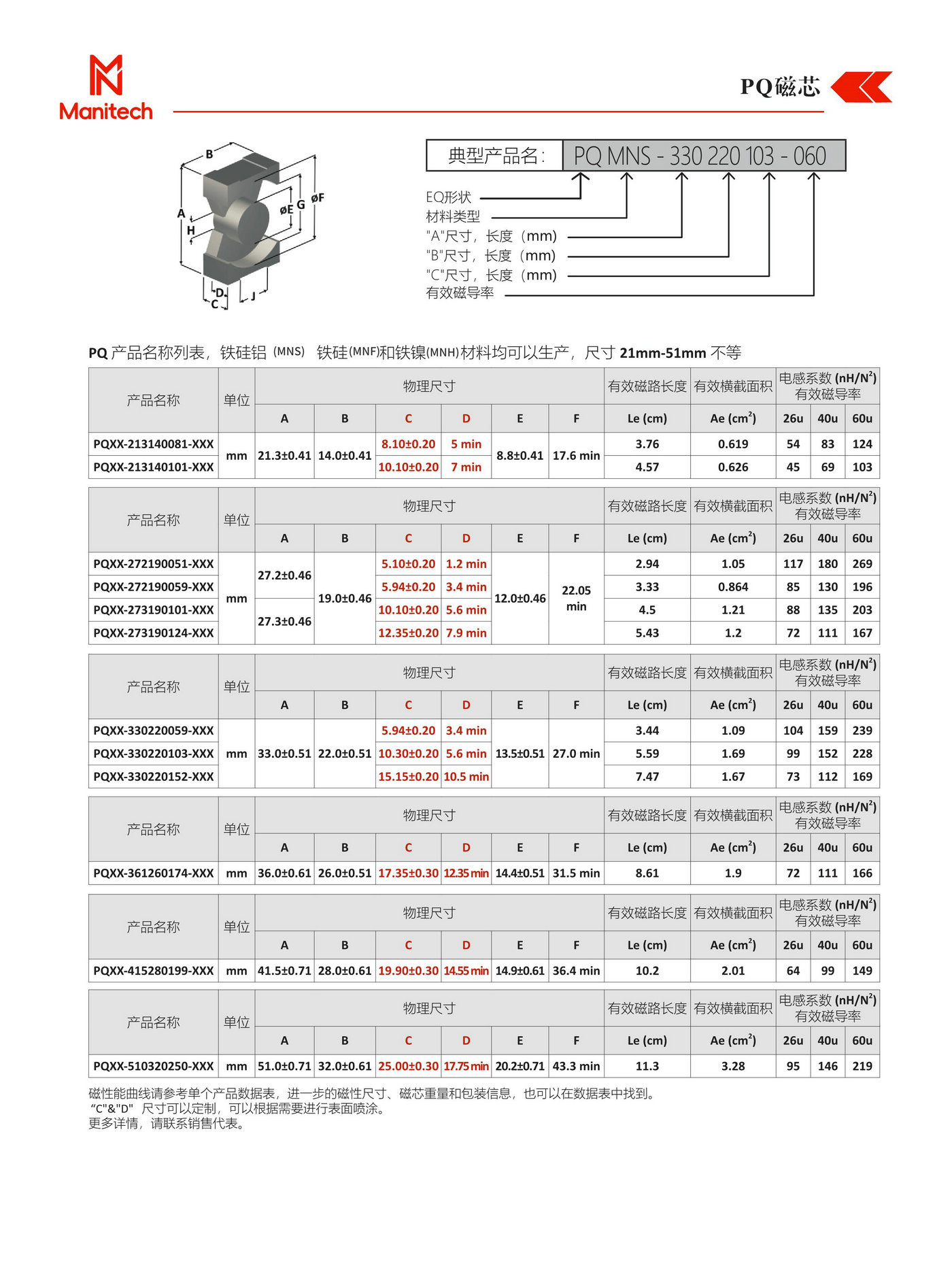

万利新材生产的 PQ 磁芯涵盖多种材料类型：PQF - 铁氧体 PQ 磁芯，PQSS - 硅钢片 PQ 磁芯，PQPM - 软磁粉末合金 PQ 磁芯，PQNC - 纳米晶 PQ 磁芯。下面描述了每种材料的尺寸和磁导率范围，并描述了这些材料的特性和应用。
